Part 1 準備工作

天平，精確到0.01g

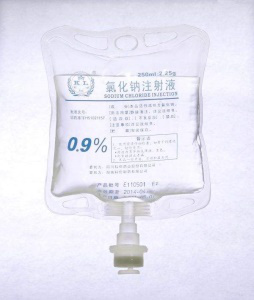

6個0.9%氯化鈉液袋，600ml

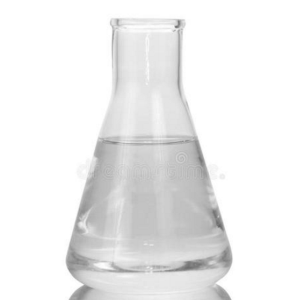

6個儲液裝置，可覆蓋上保鮮膜防止液體蒸發

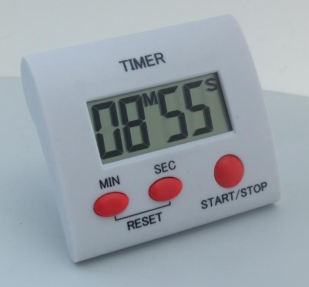

計時器

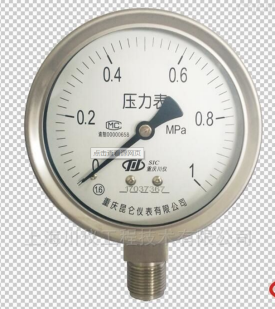

帶氣源氣壓表

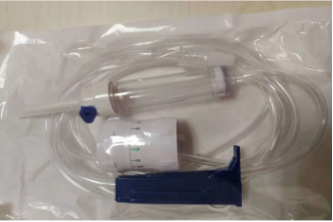

6套 帶微量調節器 重力輸液器



Part 2 泄露測試

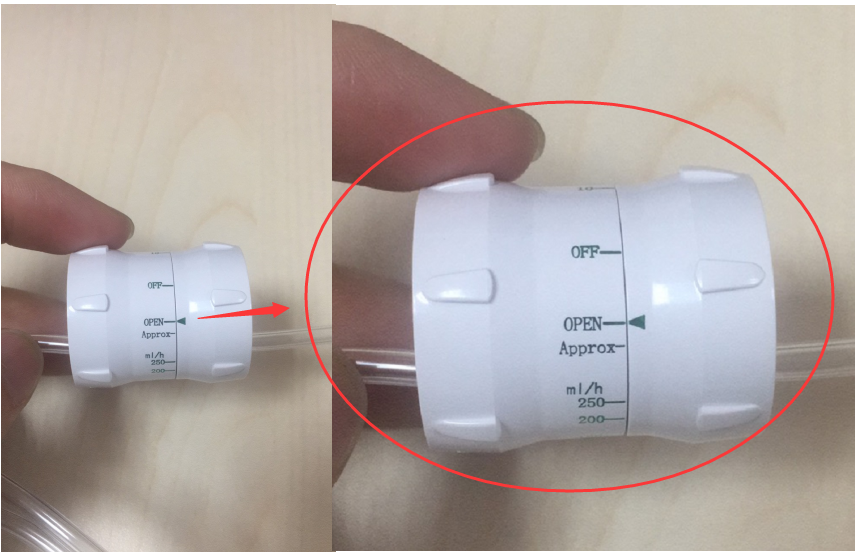

2.1 Open處測試泄露







設定流量調節器設定在“Open”位置，輸液器一端連接壓縮空氣，另一端封閉，浸入（40±1）℃水中，設定大于50Kpa氣壓，持續15s，檢驗是否有氣泡，并在最大刻度值25%，50%，75%最接近數字刻度上重復試驗。

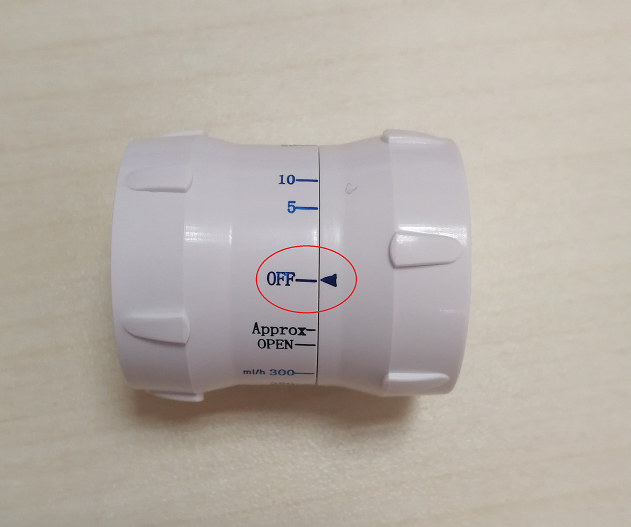

2.2 OFF處測試泄露







設定流量調節器設定在“OFF”位置，輸液器一端連接壓縮空氣，另一端封閉，浸入（40±1）℃水中，施加大于50Kpa氣壓，持續15s，觀察微量調節器下端打開的部分是否有氣泡，后關閉管路打開的一端，依然保持15s的高于50Kpa的氣壓，檢驗流量調節器是否有任何空氣泄露。



Part 3 示值誤差

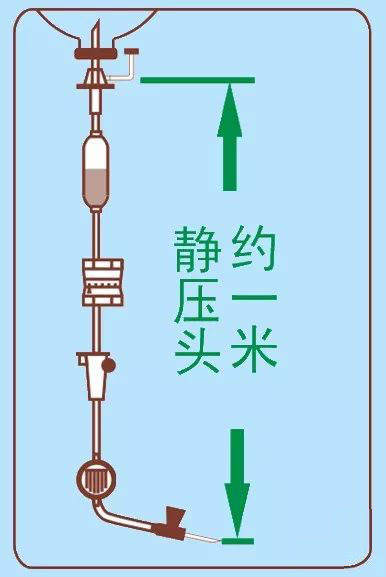

3.1 確保實驗溫度在23±2℃，在1米靜壓下暢流2小時





3.2 取3只輸液器分別連接液袋，將流量調節器設定為高，中，低三個檔位，比如125ml，80ml 和20ml，1H后稱重計算燒杯中的液體體積。

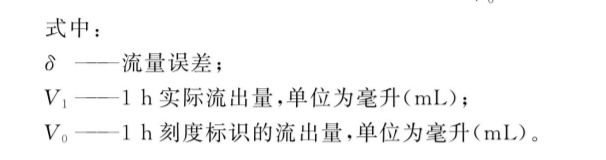

示值誤差計算方法如下：





比如設定刻度為125ml，實際1小時流量為110ml，則誤差為（110-125）/125*100%=-12%



Part 4 流量穩定性



4.1 選用3條輸液器，分別選定20ml, 80ml, 125ml 三個刻度

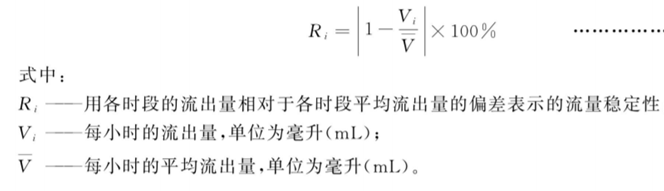

4.2在同樣的1M靜壓頭下，保持輸液器暢流至少15分鐘后開始試驗，持續實驗6個小時，用稱重法計算每個小時的液體體積。





Part 5 標準對比- YY/T 0286.6 VS ISO8536-13



YY為國內行業標準，ISO為國際通用標準，上面兩個標準都針對流量調節器。



YY/T 0286.6 有兩個版本，2020版和2009版，新版在流量穩定性的測試方法有改變，管控上更松，2009版是要求對比計算一個小時內前30分鐘和后30分鐘的流量來確定穩定性，2020版本則完全參考了ISO8536-13中規定的測試方法，要求對比計算連續6個小時的每個小時的流量穩定性。
